DLY-2型頂板離層儀

本說明書是根據GB9969.1-1998《工業產品使用說明書》的要求編制。

一、產品概述：

DLY-2型頂板離層儀是監測頂板巖層分離時所產生位移量的專用監測儀器。它主要適用于采用錨桿支護的巷道頂板以及需測量頂板位移量的工作面，為煤礦工程技術人員和檢測工作人員提供數據，以確定錨桿的長度、抗拉長度，為錨桿使用的合理性、經濟性提供了科學依據。從而有效地防止頂板塌落事故的發生，確保煤礦安全生產。

二、構成：

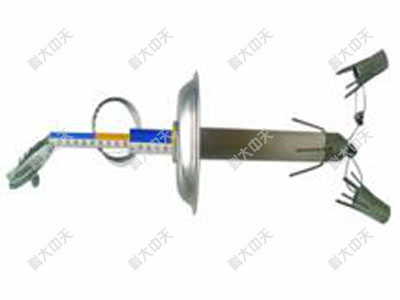

頂板離層儀由錨固器、ABS管、

鋼絲繩、指示尺、托盤等構成。

三、技術參數：

測點深度：1點：0～  m

                 2點：0～  m

                 位移量：0～150m

四、安裝方式及讀數方法：

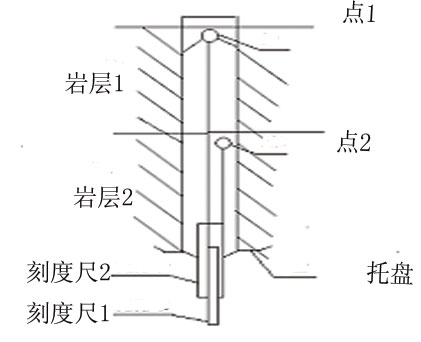

DLY-2型頂板離層儀在鉆孔中安裝位置見圖：

位于鉆孔頂部的點1與刻度尺1相連，下部點2與刻度尺2相連。點2相對點1巖層分離時，其位移量由刻度尺2下端點相對刻度尺1的刻度變化值確定。安裝時先給頂板打相應的孔，將錨爪1推到孔內相應的深度，由于錨爪鋼絲倒立，錨抓張開錨固在巖層內；拉緊鋼絲繩，檢驗一下錨爪的穩定性；再將錨爪2推到適當位置，錨固好，拉緊鋼絲繩，檢驗一下錨固器的穩定性；將離層儀本體插入，錨爪張開，固定好。拉緊絲繩，檢驗一下錨固器的穩定性；拉緊鋼絲繩分別將刻度尺1、2，定到合適數值上，并做好記錄。當巖體離層時，其位移量就反映在刻度尺的位移變化上，與原記錄對比得出巖體離層的位移。刻度尺上數字和色帶為反光貼，能借光讀出；色帶的藍黃紅，可表示離層的危險程度。

五、使用注意事項：

1、使用前需檢查錨爪彈性是否良好。

2、施工過程中保證錨爪與巖層充分接觸，確保讀數準確。

3、施工過程中托盤與頂板必須接觸良好。

HLY-2型頂板離層儀

一、概述：

HL型頂板離層儀是監測頂板巖層分離時所產生位移量的專用監測儀器。它主要適用于采用錨桿支護的巷道頂板以及需測量頂板位移量的工作面，為煤礦工程技術人員和檢測工作人員提供確定錨桿的長度、抗拉長度，錨桿使用的合理性、經濟性提供了科學依據。從而有效地防止頂板塌落事故的發生，確保煤礦安全生產。

二、技術特點：

安裝方便、顯示直觀，數據可靠。

三、技術參數：

測點深度：1點：0~5m    位移量：0~150mm

                 2點：0~8m    位移量：0~200mm

四、安裝方法：

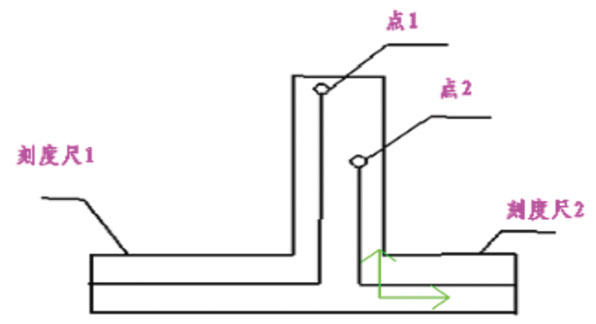

鉆孔頂部點1與刻度尺1相連，點2與刻度尺2相連。點2相對點1間巖層分離時，其位移量由刻度尺2下端點相對刻度尺1上面的刻度變化數值確定。
